擺管噴淋試驗機是一種用于模擬淋雨氣候環境的設備，主要用于測試產品在淋雨條件下的防水性能和相關物理性能。以下是關于擺管噴淋試驗機的詳細介紹：
工作原理：
擺管擺動：通過電機配合變頻器控制，再經減速器和機械傳動裝置，使擺管按照設定的幅度和速度擺動，模擬不同角度的雨水沖刷。
模擬降雨：擺管上的噴嘴噴出水滴，且噴嘴角度和噴水量可調，能確保水滴均勻覆蓋測試樣品，以模擬不同強度的雨淋效果。
樣品旋轉：測試樣品放置在可旋轉的工作臺上，隨著臺面轉動，使樣品的各個面都能均勻接受淋雨測試，從而更全面地檢測產品的防水性能。
自動控制：整個試驗過程可通過 PLC 或觸摸屏等控制系統自動完成，包括擺動次數、角度、噴水時間等參數均可編程設置，提高了測試的準確性和可重復性。
結構組成
擺管系統：由一組可旋轉的擺管組成，是試驗機的核心部分。擺管的一端連接水源，另一端通過噴嘴噴水，其旋轉角度、速度和噴水量可調節，以模擬不同形式的降雨環境。

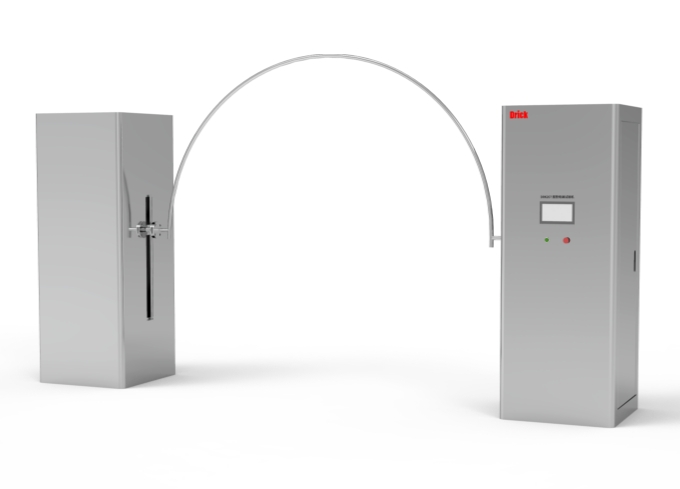

擺管噴淋試驗機擺管系統
噴水系統：由一組噴嘴和管道組成，噴嘴的數量、位置、噴出的水柱大小和方向均可調節，是模擬降雨的關鍵部分。
擺管噴淋試驗機噴水系統
控制系統：通過控制擺管系統的旋轉速度和噴水系統的噴水大小來模擬不同的降雨環境，還可以控制試驗的時間、次數以及數據的記錄和輸出。
樣品臺：用于放置需要進行測試的產品，通常具有防水材料制成的托盤，以防止水流到設備外部。
技術參數：
擺管半徑：常見的有 400mm、600mm、800mm、1000mm、1200mm 等多種規格，可根據測試需求選擇。
擺管擺幅：一般有 ±45°、±60°、±90°、±135°、±150°、±180°等，能模擬不同角度的降雨情況。
噴孔直徑：通常為 0.4mm，孔間距為 50mm，可保證水滴均勻分布。
淋雨水壓：一般在 50-150kPa 之間可調，某些設備的水壓范圍可能更寬，如 100-500kPa，具體應滿足相關標準中規定的流量要求。
試驗臺轉速：通常在 1-17r/min 之間可調，使樣品各個面能均勻接受淋雨測試。
擺管噴淋試驗機應用領域：
汽車工業：用于測試汽車外部的雨水密封性能，如車門、車窗、車燈、發動機艙等部位的防水性能，確保汽車在雨天行駛時不受雨水侵入。
電子電器領域：測試電子產品的防水等級和密封性能，如手機、平板電腦、筆記本電腦、家電等產品，以保證其在潮濕或淋雨環境下能正常工作。
建筑工程：可測試建筑材料的防水性能，如外墻涂料、防水材料、門窗等，評估其在長期淋雨條件下的防水效果和耐久性。
航空航天領域：用于測試飛行器的耐水性和防潮性能，確保飛行器在惡劣天氣條件下的安全性和可靠性。
